（一）地理建模解决方案

1. 背景与需求

地理建模广泛应用于国土规划、乡镇建设、灾害风险评估、景区开发等领域，传统地理建模依赖卫星遥感（分辨率低，≥10 米，难以满足小范围高精度需求）、有人机测绘（成本高，单架次费用≥1 万元，周期长），存在 “小范围建模不经济、复杂地形数据采集难、建模精度低” 等问题。

蜂鸟共轴无人机搭配激光雷达与高清相机，可实现 “小范围、高精度、低成本” 地理建模，满足乡镇、园区、景区等场景需求。

2. 核心配置与技术支撑

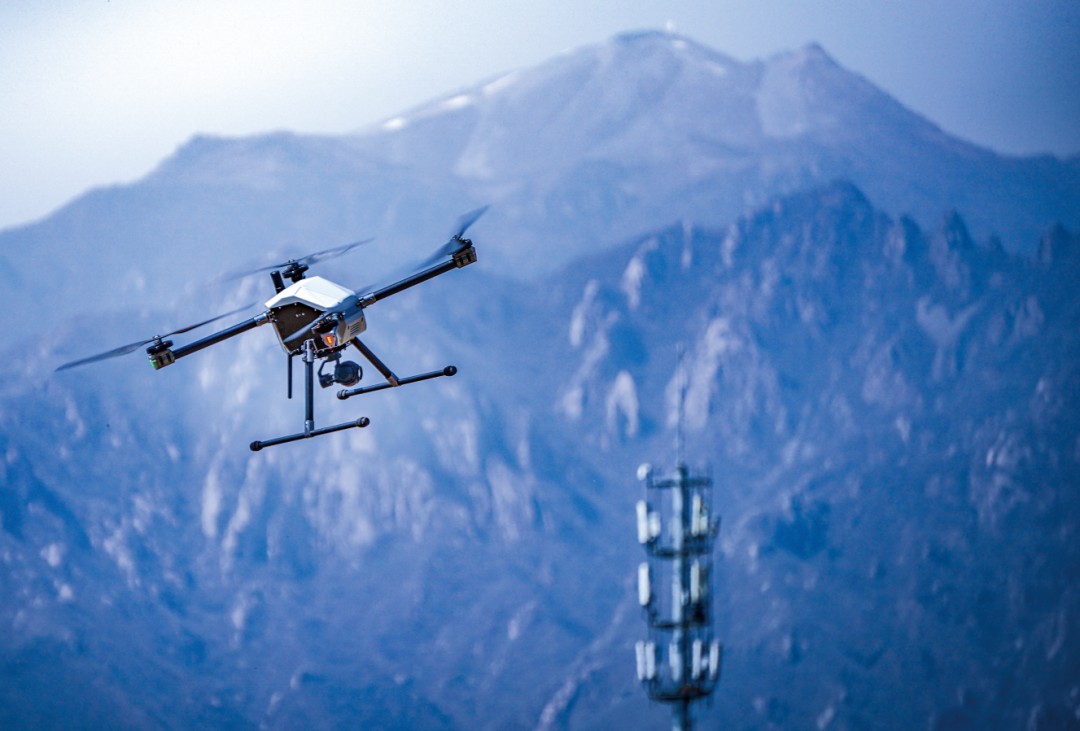

• 测绘主体：蜂鸟共轴无人机（参考 CX-10B，起飞重量 10kg，最大载荷 5kg，续航 60 分钟，抗风 7 级），可搭载激光雷达与高清相机双载荷，适应复杂地形（如丘陵、峡谷）飞行。

• 测绘模块：

◦ 激光雷达：16 线激光雷达，测距精度 ±2cm，点云密度≥100 点 /㎡，可扫描地形高程、地表覆盖物（如树木、建筑）轮廓，生成三维点云数据，不受光线影响（白天、夜间均可作业）。

◦ 高清相机：2000 万像素全画幅相机，镜头焦距 24mm，拍摄地表纹理图像（如植被类型、建筑外观、道路材质），分辨率≥5472×3648，确保建模后纹理清晰。

• 数据处理软件：地理建模系统，具备点云数据去噪、拼接、建模功能；支持导入高清纹理图像，实现 “三维模型 + 纹理映射”，生成可视化地理模型；支持导出多种格式（如 OBJ、STL、KML），适配国土、规划等部门常用软件（如 ArcGIS、AutoCAD）。

3. 实施流程

• 前期规划：

◦ 明确建模范围与精度要求（如乡镇建模精度 ±5cm，景区建模精度 ±3cm），根据范围大小划分测绘区域（单区域面积≤5 平方公里，适配无人机续航）。

◦ 在软件中导入建模区域卫星地图，规划飞行航线：采用网格航线，飞行高度根据精度要求设定（精度 ±5cm 对应飞行高度 50 米，精度 ±3cm 对应飞行高度 30 米），确保相邻图像重叠度≥60%（便于后期拼接）。

◦ 选择无云、微风（风力≤3 级）天气，在建模区域周边选择平坦、无遮挡的起飞点。

• 数据采集：

◦ 无人机从起飞点起飞，沿预设航线飞行，激光雷达同步扫描地形高程，高清相机按设定间隔（如 2 秒 / 张）拍摄纹理图像；飞手通过终端监控飞行状态、数据采集进度，确保无遗漏区域。

◦ 单区域采集完成后，无人机返航降落，更换电池（或充电），前往下一区域采集；当日采集结束后，导出激光雷达点云数据与高清图像，备份至存储设备。

• 数据处理与建模：

◦ 数据预处理：将点云数据导入软件，去除噪声点（如飞鸟、云层干扰），拼接多架次采集的点云数据，生成完整区域点云模型；对高清图像进行畸变校正、色彩调整，确保纹理一致性。

◦ 三维建模：软件基于点云数据生成地形网格模型，随后将高清纹理图像映射至网格表面，生成可视化地理模型；对模型进行细节优化，如修正建筑边缘、植被轮廓，确保与实际场景一致。

◦ 模型验证与导出：邀请用户（如国土部门、规划部门）对模型精度进行验证（实地测量关键点高程，与模型数据对比，误差需≤设定精度）；验证通过后，导出模型文件，提交至用户。

• 应用对接：

◦ 若用户需进行后续分析（如灾害风险评估、规划方案设计），可将模型导入专业软件：如在 ArcGIS 中叠加洪水淹没数据，模拟不同水位下的淹没范围；在 AutoCAD 中基于模型进行园区道路、建筑布局设计。

4. 方案优势

• 高精度低成本：建模精度可达 ±3cm，满足小范围高精度需求；单平方公里建模成本约 2000 元，较有人机测绘（≥1 万元 / 平方公里）降低 80%。

• 高效灵活：单无人机日均采集≥10 平方公里数据，建模周期从卫星遥感的 1 个月缩短至 3-5 天；可进入丘陵、峡谷等有人机难以抵达的区域，适应性更强。

• 全天候作业：激光雷达不受光线影响，夜间可正常采集数据，缩短项目周期；雨天可暂停图像采集，仅进行点云采集，提高时间利用率。

• 可视化强：“高程模型 + 纹理映射” 生成的地理模型直观清晰，便于非专业人员理解，适合用于规划展示、公众宣传。
